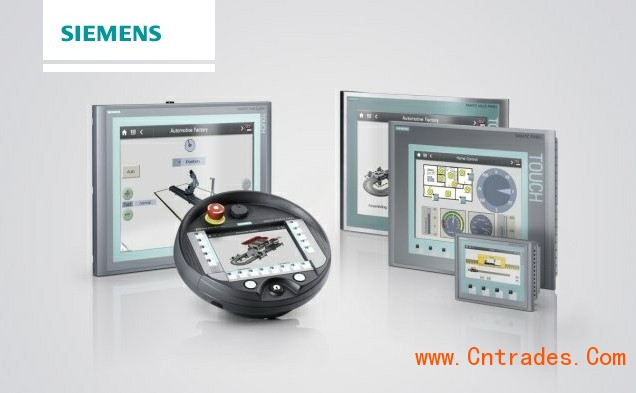

6AV6647-0AK11-3AX0SIMATIC HMI KTP400 BASIC COLOR PN, BASIC PANEL, KEY AND TOUCH OPERATION, 4" WIDESCREEN-TFT-DISPLAY, 256 COLORS, PROFINET INTERFACE, ConFIGURATION FROM WINCC BASIC V11 SP2/ STEP 7 BASIC V11 SP2, ConTAINS OPEN SOURCE SW WHICH IS PROVIDED FREE OF CHARGE FOR DETAILS SEE CD

询价热线：   15000687827，021-60512610

基本面板可以连接到：

• SIMATIC S7 控制器
• 非西门子控制器（应用于 DP 设备）
  • Allen Bradley (DF1)
  • Modicon Modbus RTU
  • Mitsubishi FX
  • Omron Hostlink/Multilink
• 非西门子控制器（PN 设备的非西门子驱动程序）
  • Allen Bradley 以太网/IP
  • Modicon Modbus TCP/IP
  • 三菱 MC TCP/IP

S7-300从站	CPU315-2DP	6ES7 315-2AG10-0AB0
	CP341 RS422/485	6ES7 341-1CH01-0AE0
	Dongle	6ES7 870-1AB01-0YA0
	PC 适配器（USB）	6ES7 972-0CB20-0xA0
S7-200主站	CPU 224XP	6ES7 214-2BD23-0xB0

• 需要S7-200的编程软件是 Micro/WIN V4.0 SP5及以上版本；
• Modbus RTU 主站库对CPU的版本有要求，CPU 的版本必须为 2.00 或者 2.01（即订货号为 6ES721*－***23-0BA*）；
• Modbus主站可读/写的**数据量为120个字（指每一个 MBUS_MSG 指令）；
• Modbus 主站库支持Port0和Port1（从站库只支持Port0口），本例中用Port0；
• 使用Modbus 库时必须对库存储区进行分配，见下图设置，而且分配的空间不能和程序中其它空间冲突，否则编译调用会报错。

• Modbus主站库支持的功能码和地址对应关系：


  Modbus 地址	读 / 写	Modbus 从站须支持的功能
  00001~09999	读	功能1：读输出点
  数字量输出	写	功能5：写单个输出点
  		功能15：写多个输出点
  10001~19999	读	功能2：读输入点
  数字量输入
  30001~39999	读	功能4：读输入寄存器
  输入寄存器
  40001~49999	读	功能3：读保持寄存器
  保持寄存器	写	功能6：写单个寄存器
  		功能16：写多个寄存器

  表2需要从站支持的功能

编号	符号/含义	说                   明
a	EN / 使能	必须保证每一扫描周期都被使能（使用SM0.0）。
b	Mode / 模式	为1时使能为Modbus协议；为0时恢复为PPI协议。
c	Baud / 波特率	支持的通讯波特率为1200，2400，4800，9600，19200，38400，57600，115200。
d	Parity / 校验	校验方式选择：0＝无校验；1＝奇校验，2＝偶校验。
e	Timeout / 超时	主站等待从站响应的时间，以毫秒为单位，典型的设置值为 1000毫秒，允许设置的范围为1-32767。这个值必须设置足够大以保证从站有时间响应。
f	Done / 完成位	初始化完成，此位会自动置1。
g	Error / 错误位	初始化错误代码。

编号	符号/含义	说                   明
a	EN / 使能	同一时刻只能有一个读写功能使能。
b	First / 读写请求位	每一个新的读写请求必须使用脉冲触发。
c	Slave / 从站地址	可选择的范围1–247。
d	RW / 读写操作位	0＝读， 1＝写。
e	Addr / 读写从站的数据地址	选择读写的数据类型：
		00001 至 0xxxx - 开关量输出
		10001 至 1xxxx - 开关量输入
		30001 至 3xxxx - 模拟量输入
		40001 至 4xxxx - 保持寄存器。
f	Count / 数据的个数	通讯的数据个数（位或字的个数）。
g	DaptPtr / 数据指针	如果是读指令，读回的数据放到这个数据区中；
		如果是写指令，要写出的数据放到这个数据区中。
h	Done / 完成位	读写功能完成位。
i	Error / 错误代码	只有在Done位为1时，错误代码才有效。

LADDR	硬件组态中CP341的起始逻辑地址，本例中为256
START_TIMER	初始化超时定时器，本例中为T120
START_TIME	初始化定时器时间，本例中为5S
OB_MASK	I/O访问错误屏蔽位，本例中为True（I/O访问错误已屏蔽）
CP_START	FB初始化使能位，本例中为M0.0
CP_START_FM	CP_START 初始化的上升沿位，本例中为M0.1
CP_NDR	从CP卡写操作位，本例中为m0.2
CP_START_OK	初始化完成且无错误，本例中为M0.3
CP_START_ERROR	初始化完成，但有错误，本例中为M0.4
ERROR_NR	错误号，本例中为MW2
ERROR_INFO	错误信息，本例中为MW4

提示！ WinAC RTX 的运行不依赖于 SIMATIC NET 。当需要组态PC Station的通信接口或应用组件，如OPC Server时需要安装Simatic Net。

如下硬件已经过测试并**使用：
• SIMATIC Microbox 427B, 427B PN
• SIMATIC IPC427C
• SIMATIC Panel PC 477B
• SIMATIC HMI IPC477C
• SIMATIC HMI IPC577C
• SIMATIC Box PC 627B
• SIMATIC IPC627C
• SIMATIC Panel PC 677B
• SIMATIC HMI IPC677C
• SIMATIC Box PC 827B, 827B PN
• SIMATIC IPC827C
• SIMATIC Rack PC 547B, 847B, 847B PN, 647B
• SIMATIC IPC547C, 647C, 847C
• SIMATIC Panel PC 577B
• SIMATIC S7-mEC, EC31

3.3 WinAC RTX 2010 安装的软件需求
WinAC RTX 2010支持下面所列出的操作系统：
• Microsoft Windows XP Professional, Service Pack 2
• Microsoft Windows XP Professional, Service Pack 3
• Microsoft Windows XP Embedded, Service Pack 2
• Microsoft Windows Embedded Standard 2009
• Microsoft Windows 7 Ultimate
• Microsoft Windows 7 Professional
• Microsoft Windows 7 Enterprise

注意! WinAC RTX 只支持32位操作系统。

如果Windows 操作系统已安装如下软件，则先手动卸载，再重启计算机。
• SIMATIC Windows Logic Controller (Basis，Basis Demo或 RTX)
• IntervalZero RTX 或 Ardence RTX
• SIMATIC WinAC CPU 41x-2 PCI
• SIMATIC NET CD Edition 2008之前版本的软件

提示！ RTX 2009 Runtime：Windows 的实时扩展 Windows Logic Controller RTX V4.6： 软PLC WinAC TimSync V4.2：WinAC 时间同步 Automation License Manager： 授权管理器

• 桌面上增加了 Station Configuration Editor 图标， 用来启动PC Station 配置界面。
• Windows 程序组中增加了Simatic  PC based control  WinLC RTX, 用来启动WinLC RTX 操作面板程序。
• Windows 设备管理器中增加了SIMATIC NET SIMATIC SoftBus，安装在同一 PC 上的 Step 7、WinCC Flexible RT、OPC Server 等可通过 SoftBus 与 WinLC RTX 通信。
• Windows 控制面板中增加了 Set PC/PG Interface。

提示！ 打开或关闭WinLC RTX 的操作界面不会影响WinLC RTX 的运行或状态切换。只有通过操作界面上的菜单或按钮操作后才会有影响。 关于WinLC RTX 操作的详细信息请参考 WinAC RTX 2010 用户手册的第五章。

提示！ 如果在图 8 PC Station 编辑界面中将 WinLC RTX 组件删除，则Windows 开始 程序Simatic PC based Control WinLC RTX 项也被删除，如要恢复此菜单项，需要在图 8 PC Station 编辑界面中添加WinLC RTX 组件。

注意! 为 WinAC RTX 分配 SubModule 前应先关闭 WinAC RTX，即在WinAC RTX 操作面板的 CPU 菜单项下选择 Shutdown Controller。

• PROFIBUS 接口
– CP 5603
– CP 5613 V3 或 CP 5613 V6 或更高版本
– CP 5613 A2
– CP 5611 A2
– CP 5614 A2（主站）
– CP 5614 FO
– CP 5621
– CP 5623
– CP 5624（主站）
– SIEMENS PC 集成 CP 5611 PROFIBUS 接口: ASPC2 STEP E2 或 ASPC2 STEP R ASIC 芯片

• PROFINET 接口
– CP 1616, 硬件版本 8 或更高版本
– CP 1604, 硬件版本 7 或更高版本
– S7-mEC CP1616/ERTEC400_EC 集成接口
– SIMATIC PC 427B/477B 集成 CP 1616 接口
– SIMATIC PC 427C/477C 集成 CP 1616 接口
– SIMATIC PC 627B/677B 集成 CP 1616 接口
– SIMATIC PC 627C/677C 集成 CP 1616 接口
– SIMATIC Microbox PC 427B / Panel PC 477B 集成 Intel PRO/1000 PL 接口
– SIMATIC Box PC 627B / Panel PC 677B 集成 Intel PRO/1000 PL 接口
– SIMATIC Rack PC 847B 集成 Intel PRO/1000 PL 接口
– Intel PRO/1000 GT (PCI), Intel 82541PI 芯片组
– Intel PRO/1000 PL (集成), Intel 82573L 芯片组
– Intel PRO/1000 PT双口服务器适配器（PCI-Express）
– Intel 9301 CT （PCI-Express）
– SIMATIC IPC427C/SIMATIC HMI IPC477C集成Intel 9301 CT
– SIMATIC IPC627C/SIMATIC HMI IPC677C, Intel 82574L 芯片组

注意! CP5611/21 通信卡**多可插入1块作为SubModule CP5613通信卡**多可插入4块作为SubModule CP1616/1604 或其它支持的以太网通信卡**多可插入1块作为SubModule 带Intel 以太网控制芯片的以太网通信卡需要分配一个独立的中断号 .

WinAC RTX SubModule 支持的通信协议如下：
• PROFIBUS
– PG/OP communication
– S7 communication
– S7 routing
– PROFIBUS-DP I/O

• PROFINET
– PG/OP communication
– S7 communication
– S7 routing
– Open User Communication (TSEND/TRCV)
– PROFINET IO
– PROFINET CBA

序号	操作	图示
1.	打开”Station Configuration Editor“选中 2 号插槽，并点击”Add "按钮。
2.	在弹出页面中选择”WinLC RTX”，并点击”OK“按钮。
3.	在弹出的页面中点击”Properties“按钮。
4.	选中1号子插槽，并选择需要的 Profibus 通信板卡，点击”Add“按钮。 同样的操作，选择2号子插槽，选择需要的网卡，点击”Add“按钮。（本文档以1号子插槽插入CP5611，2 号子插槽插入 Intel 82574L 网卡为例；用户可根据实际需求选择并设置通信接口）。
5.	完成子插槽的通信接口设置，点击”OK“按钮。
6.	同样的操作，可根据实际需求，在 PC Station  的插槽中插入通信接口及应用程序。本文档以在1号槽中插入网卡，3号槽中插入”WinCC flexible RT“为例。 点击”OK“按钮，完成 PC Station 的组态。

序号	操作	图示
1.	点击 ” Create new project“; 输入项目名称，设置项目文件存储路径； 点击”Create“，完成项目创建。
2.	添加新硬件，本文档以 IPC227D 为例。
3.	与 PC Station 的组态一致，在2号插槽中插入”WinAC RTX“。
4.	设置 IPC227D 本体上的以太网接口。 选中左侧以太网接口，设置其为SIMATIC WinAC 的通信接口。
5.	设置之后如图所示，设置其 IP 地址。
6.	选中 IPC227D 右侧以太网接口，将其设置为 SIMATIC PC STATION 的通信接口。
7.	设置完毕如图所示。在 WinAC communication modules 中选择CP5611 板卡，按住鼠标左键将其拖拽至 WinAC RTX的1号子模块插槽中。
8.	设置 Profibus 地址。
9.	在”SIMATIC HMI Application "中选择 ”WinCC RT Advanced“，按住鼠标左键，将其拖拽至 PC Station 的3号插槽。
10.	在 TIA Portal 中完成项目组态，此组态与 PC Station 的组态一致。

这些处理周期包括：

• 读取输入信号的 I/O 子模块的周期 (T1)
• ET 200 背板总线的周期（T2、T6）
• PROFINET IO周期（T3 和 T5）
• CPU 上的程序执行周期 (T4)
• I/O 子模块的信号输出周期 (T7)

• 读取输入数据时与 IRT 周期保持同步；同时读取所有的输入数据。
• 处理 I/O 数据的用户程序通过同步周期中断 OB（即 OB61 到 OB64）与 IRT的周期TDC同步。
• 数据输出与IRT周期保持同步；所有的输出数据同时生效。
• 传输所有输入和输出数据时保持一致性。也就是说，过程映像的所有数据在逻辑上相关联，并且均基于相同的定时。
•
